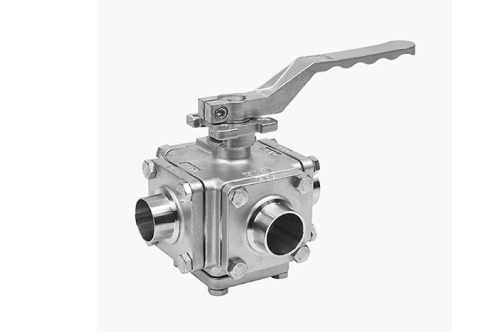

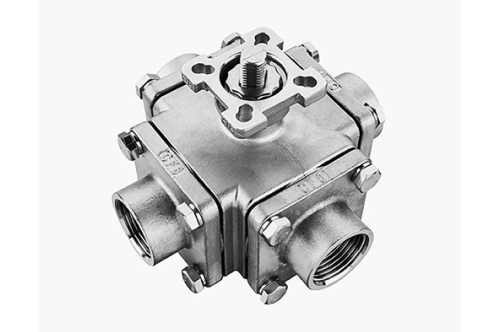

Van Bi Mặt Bích 4 Ngả

Cấu trúc van định hướng bao gồm 1 thân van, 1 giá đỡ bệ và 4 nắp van bên kết hợp với lõi bi cố định. Lõi bi được kết nối bằng trục van, có thể xoay 90 độ để thực hiện chức năng đóng/mở. Chủ yếu được sử dụng để chuyển đổi đường ống, phân dòng và có thể thiết kế lõi bi có khe hình chữ X để đảo chiều môi chất.

Tiêu Chuẩn

✅ Tiêu chuẩn thiết kế: ANSI B16.34, API 608
✅ Tiêu chuẩn độ dày thành: ANSI B16.34, EN 12516-3
✅ Tiêu chuẩn ren: ANSI B1.20.1, BS21, DIN 2999/259, ISO 228/1, ISO 7/1, JIS B0203
✅ Tiêu chuẩn hàn ổ cắm: ASME B16.11
✅ Tiêu chuẩn hàn đối đầu: ASME B16.25, ISO 1127/EN12627
✅ Tiêu chuẩn mặt bích: ASME B16.5 CLASS 150/300, EN1092-1, HG20592, GB/T9113, PN10-PN40, JIS B2238 10K/20K
✅ Tiêu chuẩn kiểm tra: API 598, EN 12266

Dữ Liệu Kỹ Thuật

✅ Thiết kế: ANSI B16.34, API 6D, BS 5351, DIN 3337
✅ Phạm vi áp suất: ANSI 150lb ~ ANSI 300lb, PN16 ~ PN64, JIS 10K, 1000-2000 PSI
✅ Phạm vi kích thước: DN8 (1/4") ~ DN150 (6")
✅ Vật liệu thân: Thép carbon, Thép không gỉ, Thép hợp kim, Thép Duplex, v.v.
✅ Yêu cầu đặc biệt: NACE MR-01-75 / NACE MR-01-03
✅ Khoảng cách mặt bích: ANSI B16.10, DIN 3202 F1/F4/F5, GB/T 12221, JIS B2002
✅ Đầu bích RF, FF, RTJ: ASME B16.5 CLASS 150/300, EN1092-1, HG20592, GB/T9113, PN10-PN40, JIS B2238 10K/20K
✅ Đầu hàn đối đầu (BW): ASME B16.25, ISO 1127/EN12627
✅ Đầu hàn ổ cắm (SW): ANSI B1.20.1, BS21, DIN2999/259, ISO228/1, ISO7/1, JIS B0203
✅ Phạm vi nhiệt độ: -196℃ ~ 300+℃

Đặc Điểm Thiết Kế

✅ Kết cấu: Thân ba mảnh, Thân hai mảnh, Thân một mảnh

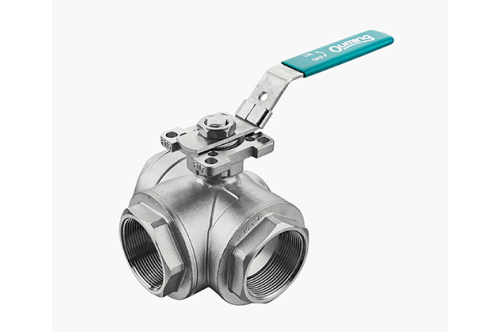

✅ Tùy chọn cổng: Lỗ toàn phần, Lỗ giảm, Hai ngả, Ba ngả, Đa ngả
✅ Loại bi: Bi nổi, Bi cố định, Van bi chữ V, Van bi ba ngả
✅ Thân van: Thân chống thổi
✅ Gioăng ghế van: Ghế thân tích hợp, Ghế hàn đắp

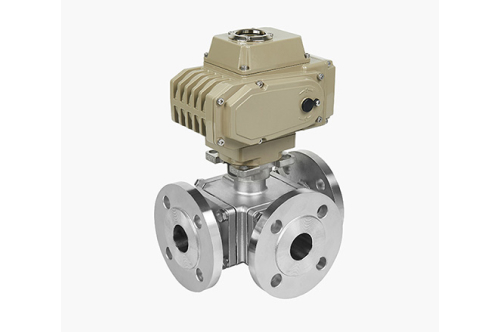

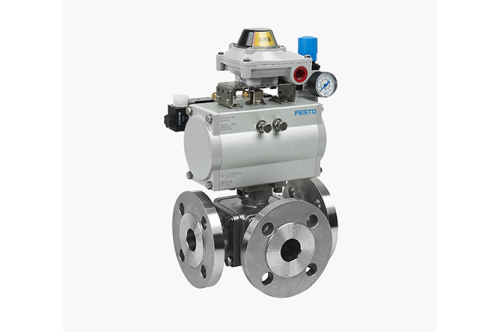

✅ Vận hành van: Bánh răng, Khí nén, Thủy lực, Truyền động điện
✅ Tính năng bổ sung: Bypass, Khóa an toàn, Thân kéo dài
✅ An toàn cháy nổ: API 607 4th Edition, BS 5351
✅ Các yếu tố thiết kế khác:

• Thiết kế chống tĩnh điện
• Thiết kế tự động xả áp
• Hệ thống bôi trơn khẩn cấp
• Van xả
• Thiết kế chống ăn mòn
• Thiết kế chống lưu huỳnh

Kiểm Tra & Thử Nghiệm

✅ Kiểm tra trực quan: MSS SP-25
✅ Kiểm tra vật liệu:

• Kiểm tra PMI (Phân tích hóa học)
• Kiểm tra siêu âm (UT)
• Kiểm tra chụp X-quang (RT)
• Kiểm tra từ tính (MT)
• Kiểm tra không phá hủy (NDT)

✅ Kiểm tra kích thước: Theo bản vẽ
✅ Kiểm tra & thử nghiệm van: EN 12266, API 598, v.v.
