Van bi áp suất cao ba thân
nắp bi kết nối với trục van để tạo thành cấu trúc lõi bi 90 độ. nó chủ yếu được sử dụng để chuyển đổi đường ống, cắt khẩn cấp và cũng có thể được thiết kế với lõi bi hình chữ V để điều chỉnh lưu lượng.
Tiêu chuẩn

✅ Tiêu chuẩn thiết kế: ANSI B16.34, API 608
✅ Tiêu chuẩn độ dày thành: ANSI B16.34, EN 12516-3
✅ Tiêu chuẩn ren: ANSI B1.20.1, BS21, DIN 2999/259, ISO 228-1, ISO 7/1, JIS B0203
✅ Tiêu chuẩn kiểm tra: API 598, EN 12266
Dữ liệu kỹ thuật

✅ Thiết kế: ANSI B16.34, API 6D, BS 5351, DIN 3337
✅ Phạm vi áp suất: ANSI 150lb ~ ANSI 300lb, PN16 ~ PN64, JIS 10K, 1000-2000 PSI
✅ Phạm vi kích thước: DN8 (1/4") ~ DN150 (6")
✅ Vật liệu thân: Thép carbon, thép không gỉ, thép hợp kim, thép duplex, v.v.
✅ Yêu cầu đặc biệt: NACE MR-01-75 / NACE MR-01-03
✅ Tiêu chuẩn mặt đối mặt: ANSI B16.10, DIN 3202 F1/F4/F5, GB/T 12221, JIS B2002
✅ Mặt bích RF, FF, RTJ: ASME B16.5 CLASS 150/300, EN1092-1, HG20592, GB/T9113, PN10-PN40, JIS B2238 10K/20K
✅ Đầu hàn đối đầu (BW): ASME B16.25, ISO 1127/EN12627
✅ Đầu hàn ổ cắm (SW): ANSI B1.20.1, BS21, DIN2999/259, ISO228/1, ISO7/1, JIS B0203
✅ Phạm vi nhiệt độ: -196℃ ~ 300+℃

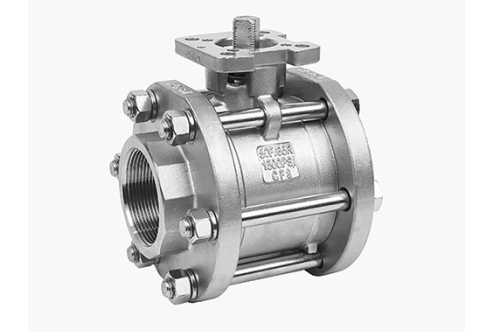

Đặc điểm thiết kế✅ Cấu trúc: Thân ba thân, Thân hai thân, Thân một thân
✅ Tùy chọn cổng: Lỗ toàn bộ, Lỗ giảm, Hai chiều, Ba chiều, Đa cổng
✅ Loại bi: Bi nổi, Bi cố định, Van bi hình chữ V, Van bi ba chiều
✅ Trục: Trục chống bật
✅ Làm kín ghế: Ghế tích hợp thân, Ghế hàn và phủ lớp

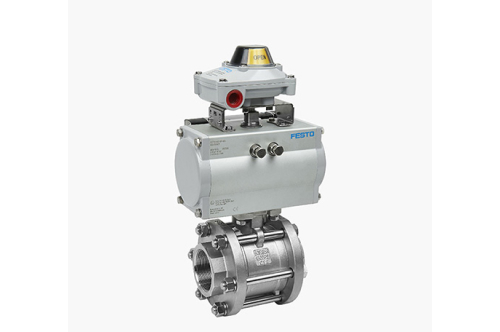

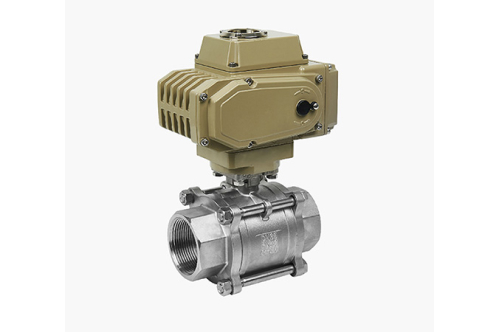

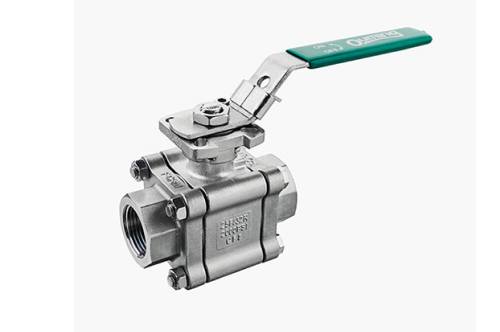

✅ Vận hành van: Tay quay, Khí nén, Thủy lực, Bộ truyền động điện
✅ Tính năng bổ sung: Đường bypass, Khóa an toàn, Trục kéo dài
✅ An toàn cháy nổ: API 607 4th Edition, BS 5351
✅ Các cân nhắc thiết kế khác:
✅ Thiết kế chống tĩnh điện
✅ Thiết kế tự động xả áp suất
✅ Tiêm mỡ khẩn cấp
✅ Van xả
✅ Thiết kế chống ăn mòn
✅ Thiết kế chống lưu huỳnh
Kiểm tra & thử nghiệm✅ Kiểm tra trực quan: MSS SP-25
✅ Kiểm tra vật liệu:
✅ Thử nghiệm PMI (Phân tích hóa học)
✅ Kiểm tra siêu âm (UT)
✅ Kiểm tra chụp X-quang (RT)
✅ Kiểm tra từ tính (MT)
✅ Kiểm tra không phá hủy (NDT)
✅ Kiểm tra kích thước: Theo bản vẽ
✅ Kiểm tra & thử nghiệm van: EN 12266, API 598, v.v.
