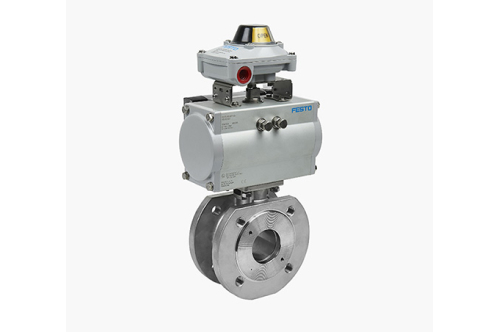

Van bi mặt bích kiểu kẹp
Cấu trúc van bi kiểu tấm áp lực bao gồm thân van, nắp van và lõi bi. Lõi bi được kết nối với thân van và có thể xoay 90 độ để thực hiện chức năng đóng mở. Nó chủ yếu được sử dụng để đóng mở đường ống, cắt khẩn cấp, và cũng có thể được thiết kế với lõi bi có khe hình chữ V để điều chỉnh lưu lượng.
Tiêu chuẩn

✅ Tiêu chuẩn thiết kế: ANSI B16.34, API 608
✅ Tiêu chuẩn độ dày thành: ANSI B16.34, EN 12516-3
✅ Tiêu chuẩn ren: ANSI B1.20.1, BS21, DIN 2999/259, ISO 228-1, ISO 7/1, JIS B0203
✅ Tiêu chuẩn hàn ổ cắm: ASME B16.11
✅ Tiêu chuẩn đầu hàn đối đầu: ASME B16.25/ISO1127/EN12627
✅ Tiêu chuẩn đầu mặt bích: ASME B16.5 CLASS 150/300, EN1092-1, HG20592 GB/T9113, PN10-PN40, JIS B2238 10K/20K
✅ Tiêu chuẩn kiểm tra: API 598, EN 12266
Dữ liệu kỹ thuật

✅ Thiết kế: ANSI B16.34, API 6D, BS 5351, DIN 3337
✅ Phạm vi áp suất: ANSI 150lb ~ ANSI 300lb, PN16 ~ PN64, JIS 10K, 1000-2000 PSI
✅ Phạm vi kích thước: DN8 (1/4") ~ DN150 (6")
✅ Vật liệu thân: Thép carbon, Thép không gỉ, Thép hợp kim, Thép Duplex, v.v.
✅ Yêu cầu đặc biệt: NACE MR-01-75 / NACE MR-01-03
✅ Khoảng cách mặt bích: ANSI B16.10, DIN 3202 F1/F4/F5, GB/T 12221, JIS B2002
✅ Đầu bích RF, FF, RTJ: ASME B16.5 CLASS 150/300, EN1092-1, HG20592 GB/T9113, PN10-PN40, JIS B2238 10K/20K
✅ Đầu hàn đối đầu (BW): ASME B16.25, ISO 1127/EN12627
✅ Đầu hàn ổ cắm (SW): ANSI B1.20.1, BS21, DIN2999/259, ISO228/1, ISO7/1, JIS B0203
✅ Phạm vi nhiệt độ: -196℃ ~ 300+℃
Đặc điểm thiết kế✅ Kết cấu: Thân ba mảnh, Thân hai mảnh, Thân một mảnh

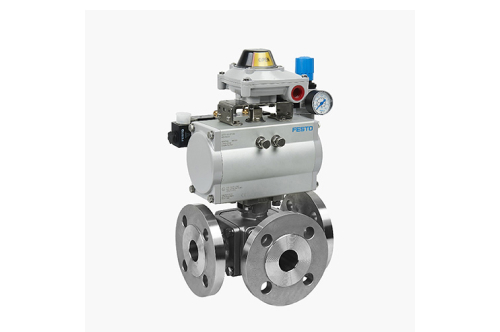

✅ Tùy chọn cổng: Lỗ toàn phần, Lỗ giảm, Hai ngả, Ba ngả, Đa ngả
✅ Loại bi: Bi nổi, Bi cố định, Van bi chữ V, Van bi ba ngả
✅ Thân van: Thân chống thổi
✅ Gioăng ghế van: Ghế thân tích hợp, Ghế hàn đắp

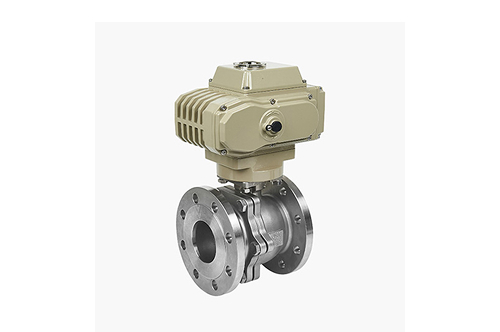

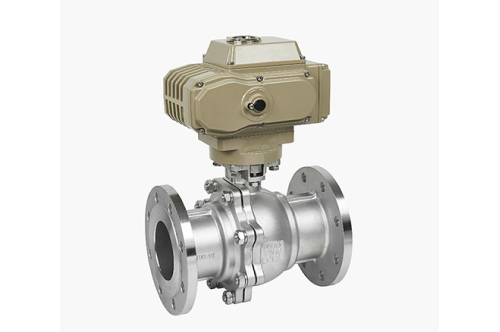

✅ Vận hành van: Bánh răng, Khí nén, Thủy lực, Truyền động điện
✅ Tính năng bổ sung: Bypass, Khóa an toàn, Thân kéo dài
✅ An toàn cháy nổ: API 607 4th Edition, BS 5351
✅ Các yếu tố thiết kế khác:
Thiết kế chống tĩnh điện
Thiết kế tự động xả áp
Hệ thống bôi trơn khẩn cấp
Van xả
Thiết kế chống ăn mòn
Thiết kế chống lưu huỳnh
Kiểm tra & Thử nghiệm

✅ Kiểm tra trực quan: MSS SP-25
✅ Kiểm tra vật liệu:
Kiểm tra PMI (Phân tích hóa học)
Kiểm tra siêu âm (UT)
Kiểm tra chụp X-quang (RT)
Kiểm tra từ tính (MT)
Kiểm tra không phá hủy (NDT)
✅ Kiểm tra kích thước: Theo bản vẽ
✅ Kiểm tra & thử nghiệm van: EN 12266, API 598, v.v.
